4HS Grid, 4" dykkpumpe med permanent-magnet motor

Drikkevannsklar dykkpumpe, plug-and-play.

Name: VASCO
Brand: Nastec
Availability: InStock

4" dykkpumpe levert som komplett kit. Innebygd permanent-magnet SUMMAG-motor og MINT-inverter. Hele konstruksjonen i AISI 304 rustfritt, ACS-WRAS-KTM godkjent for drikkevann.

Be om tilbud Last ned datablad

Borehull

IE5

Motor-effektivitet

0–16bar

Trykkgiver

Nastec, 4HS

Hovedfordeler

Permanent-magnet SUMMAG-motor

Innkapslet rustfri stator, IE5-klar. +20 % effektivitet ved full last, +50 % ved dellast vs. asynkron.

Komplett kit

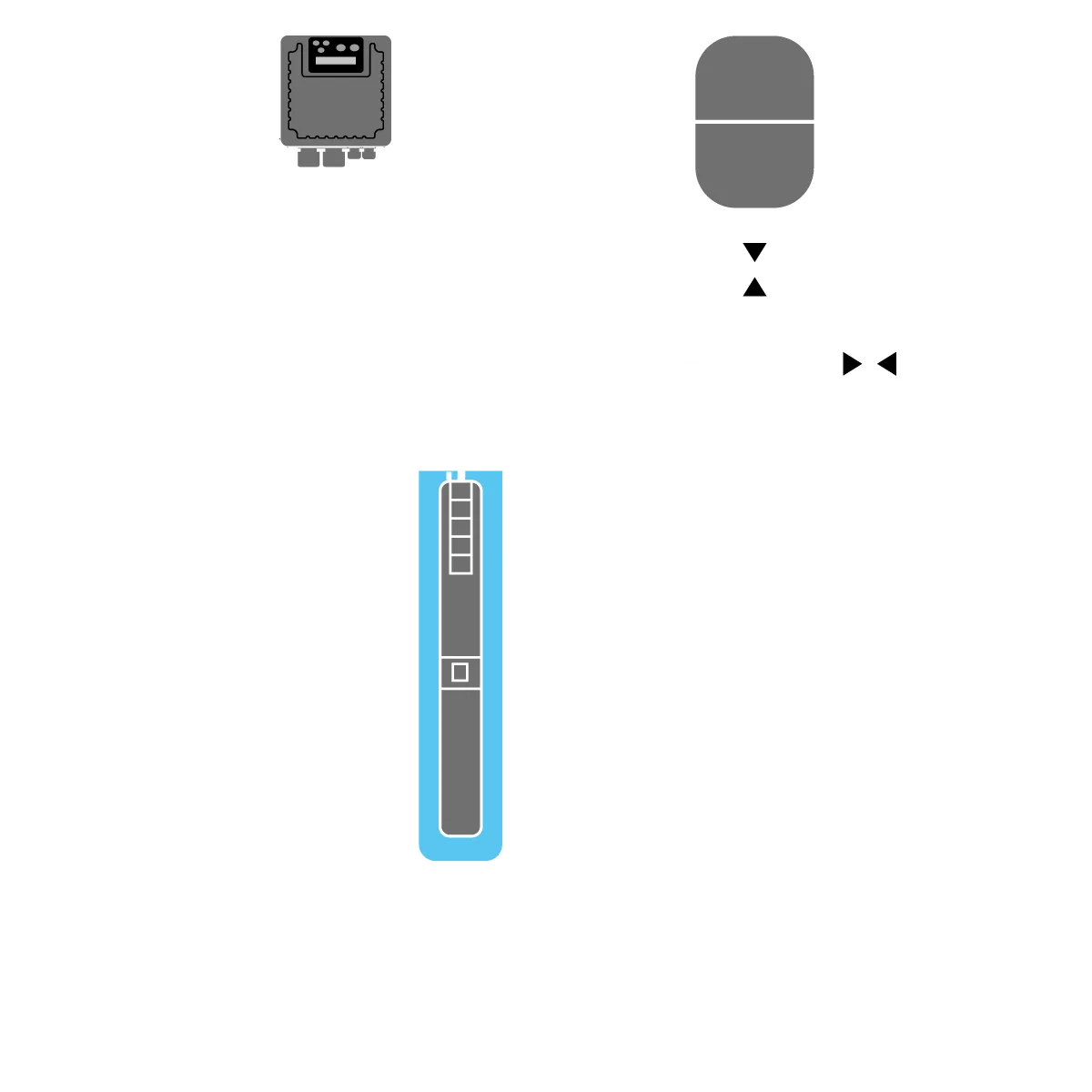

Pumpe + 2,5 m flatkabel + Surface Control Module (CM) + kabelskjøtkit + 0–16 bar trykkgiver. Tilpassede kabellengder på forespørsel.

Drikkevann-godkjent

AISI 304 rustfritt på alle hydrauliske komponenter. ACS-, WRAS- og KTM-sertifisert. Sandbeskyttelse innebygd.

CM kontrollmodul

IP55, 4 digitale + 4 analoge innganger, 4 digitale utganger. Bluetooth, Modbus RTU og BACnet som standard.

Vannkjølt inverter

MINT-inverter sitter inne i pumpa, vannkjølt av motoren. Ingen kabinettvifte, ingen filterbehov, helt stille.

Innebygd tørrkjøringsvern

Egen sensor over sugesiden, justerbar langs kabelen. Stopper og restarter automatisk basert på vannivå.

NASTEC

Produktbeskrivelse

Produktinformasjon fra Nastec (engelsk).

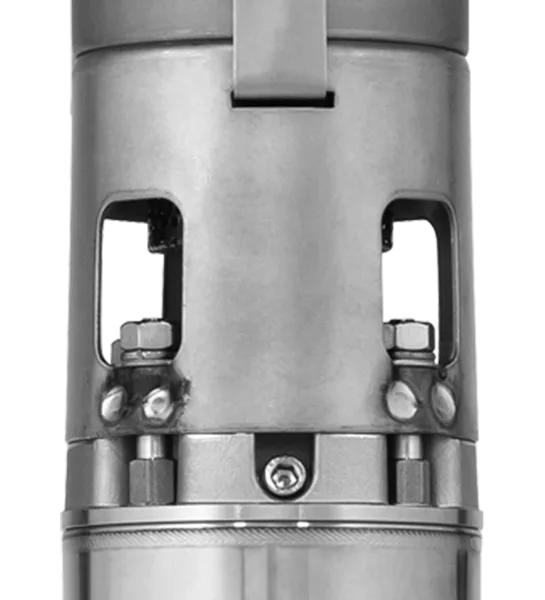

Three-phase, water-filled, permanent magnet synchronous motor with encapsulated resin stator, fully constructed of AISI 304 stainless steel. Built-in integrated inverter controlled by CM control module. Multistage pump made of AISI 304 stainless steel.

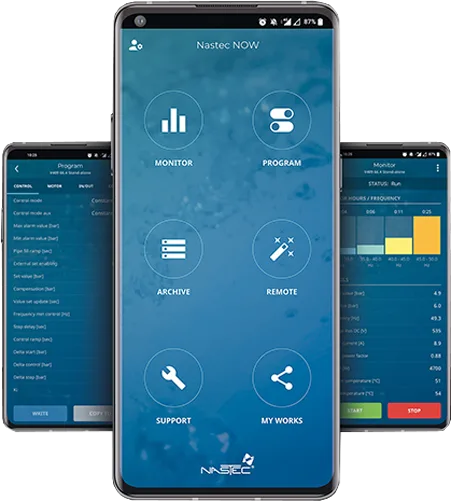

Thanks to Nastec NOW it’s possible to communicate with all Nastec devices Bluetooth® SMART

The rivolutionary Nastec system for remote controlling devices

* Max. external diameter including cable and cable cover

SPEC SHEET

Tekniske spesifikasjoner

Faktiske verdier per modell, be om datablad for konfigurasjon.

Last ned datablad

Pumpetype	4" dykkpumpe, sentrifugal flertrinns
Motor	SUMMAG permanent-magnet, vannkjølt rotor, AISI 304 stator
Inverter	MINT, fullharpiks-fylt, integrert i pumpe
Kontrollmodul	CM, IP55, vegg, 4DI/4AI/4DO
Trykkgiver	0–16 bar / 0–250 psi (inkludert)
Tilbakeslagsventil	Innebygd
Materiale	AISI 304 hele konstruksjonen
Sertifisering	ACS, WRAS, KTM (drikkevann)
Kommunikasjon	Bluetooth, Modbus RTU, BACnet, RS485
Kabel	2,5 m flatkabel inkludert, tilpasset lengde på forespørsel

NASTEC DATA

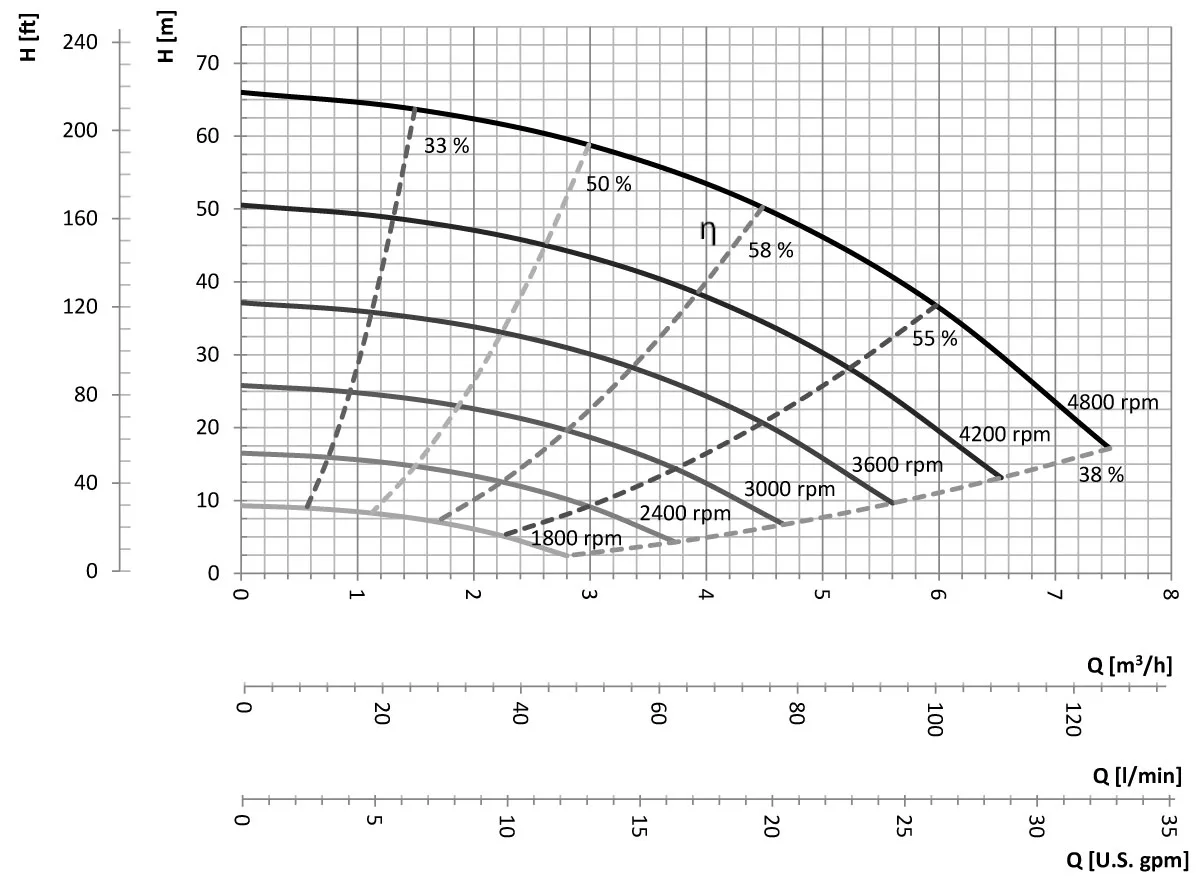

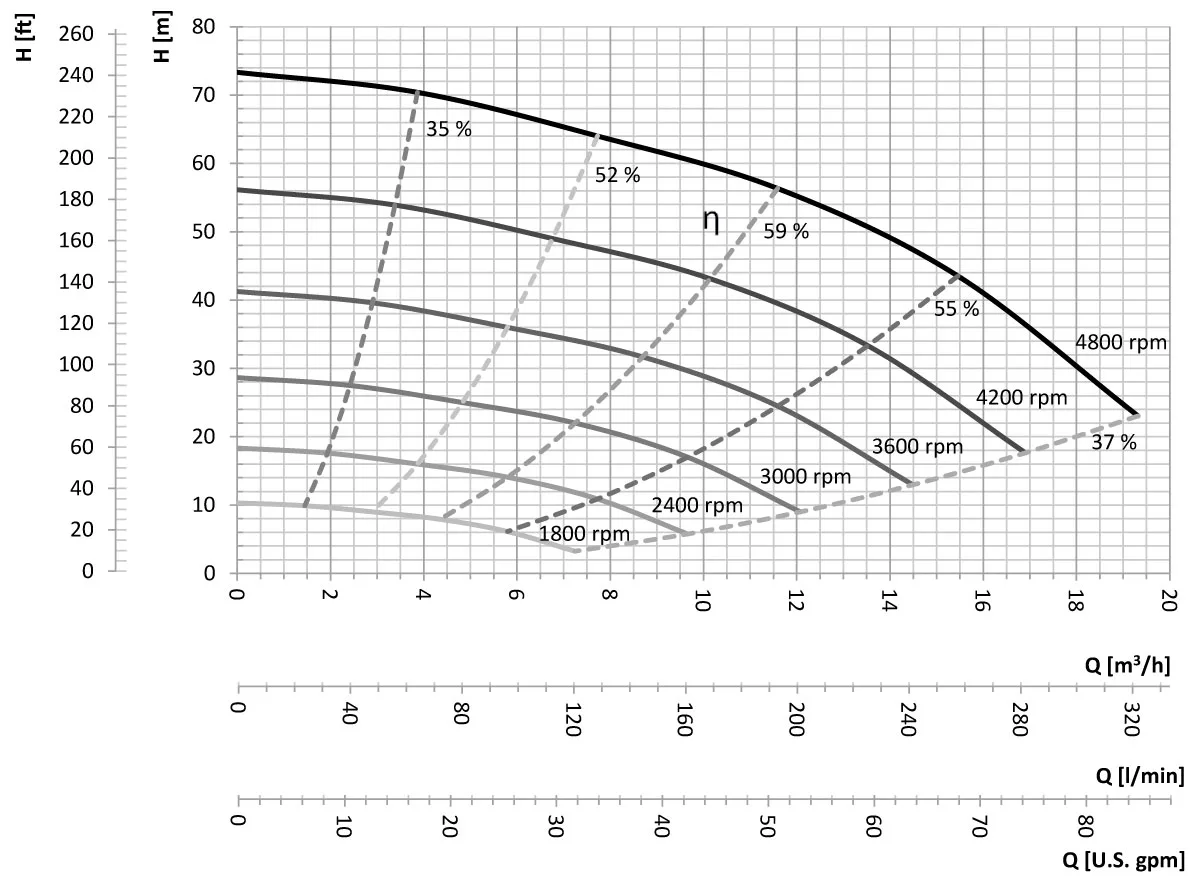

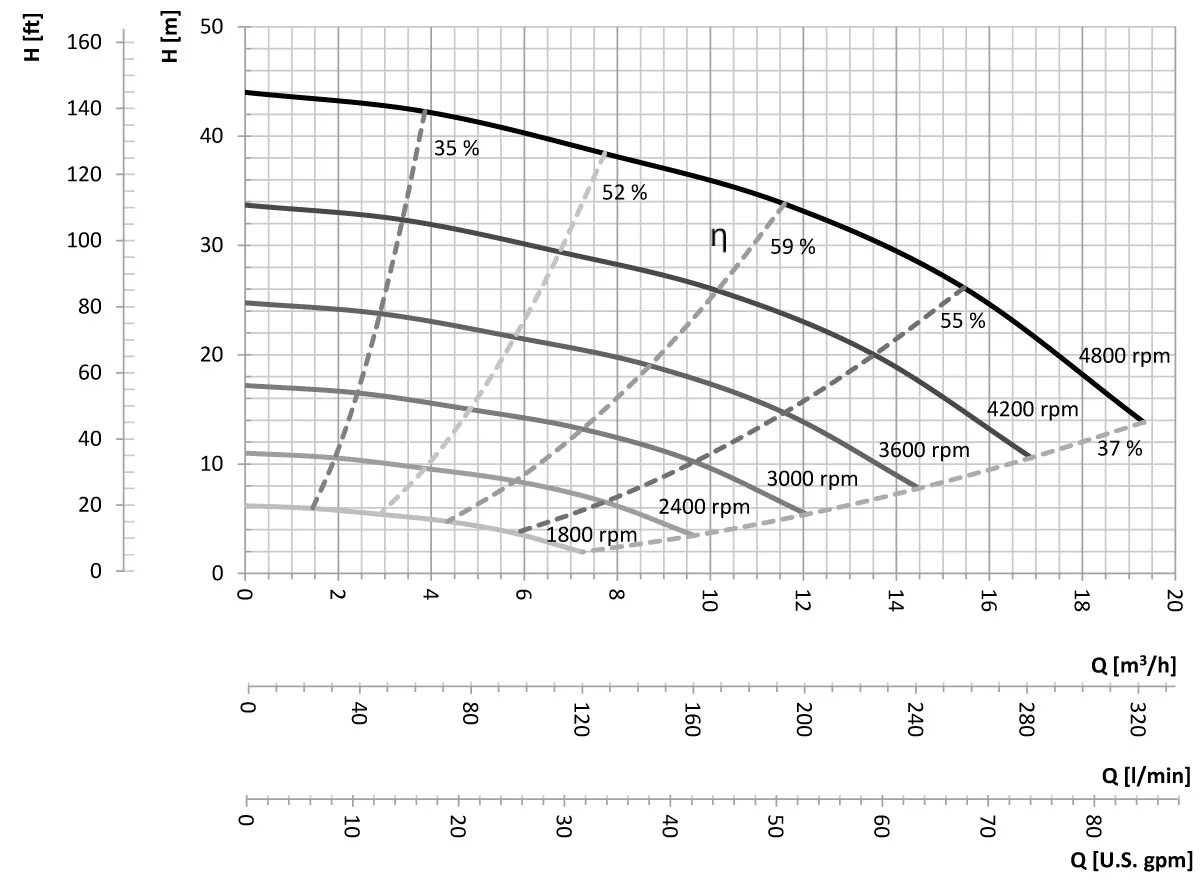

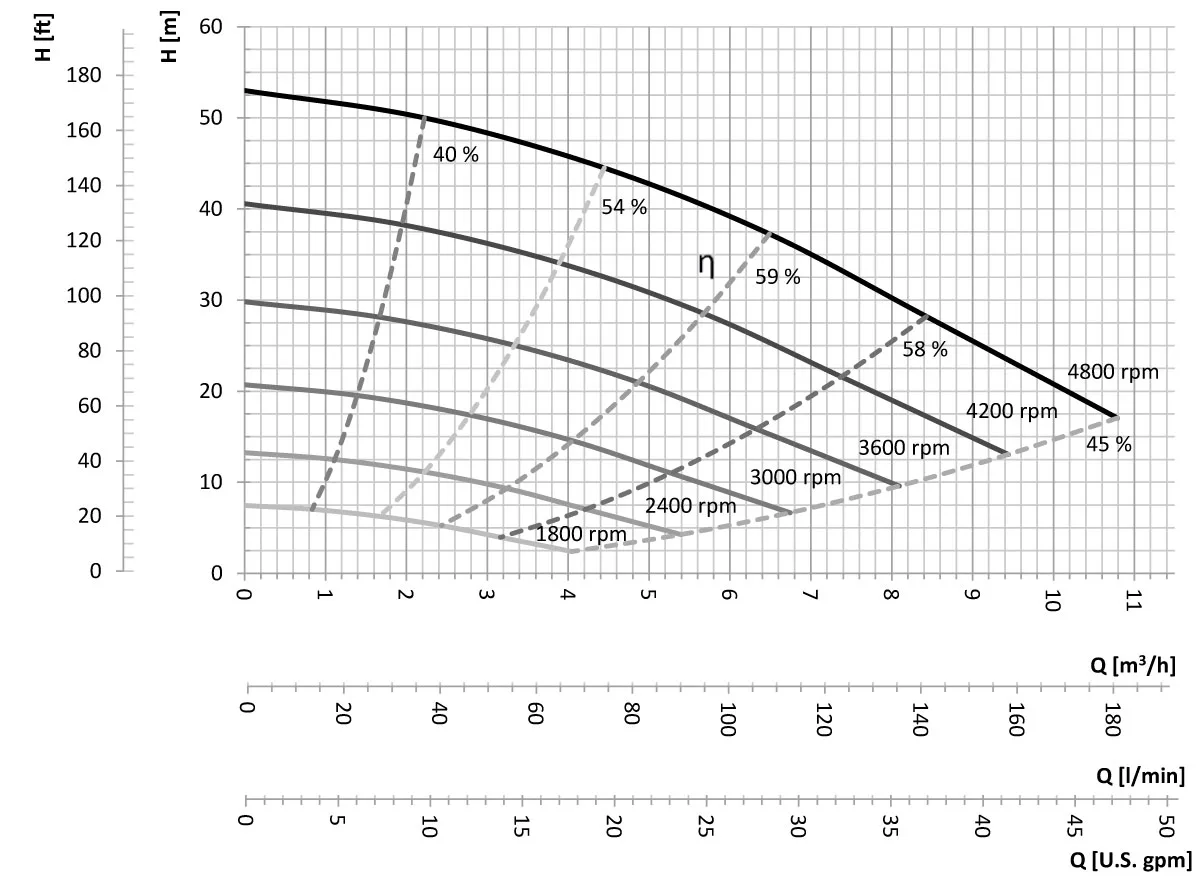

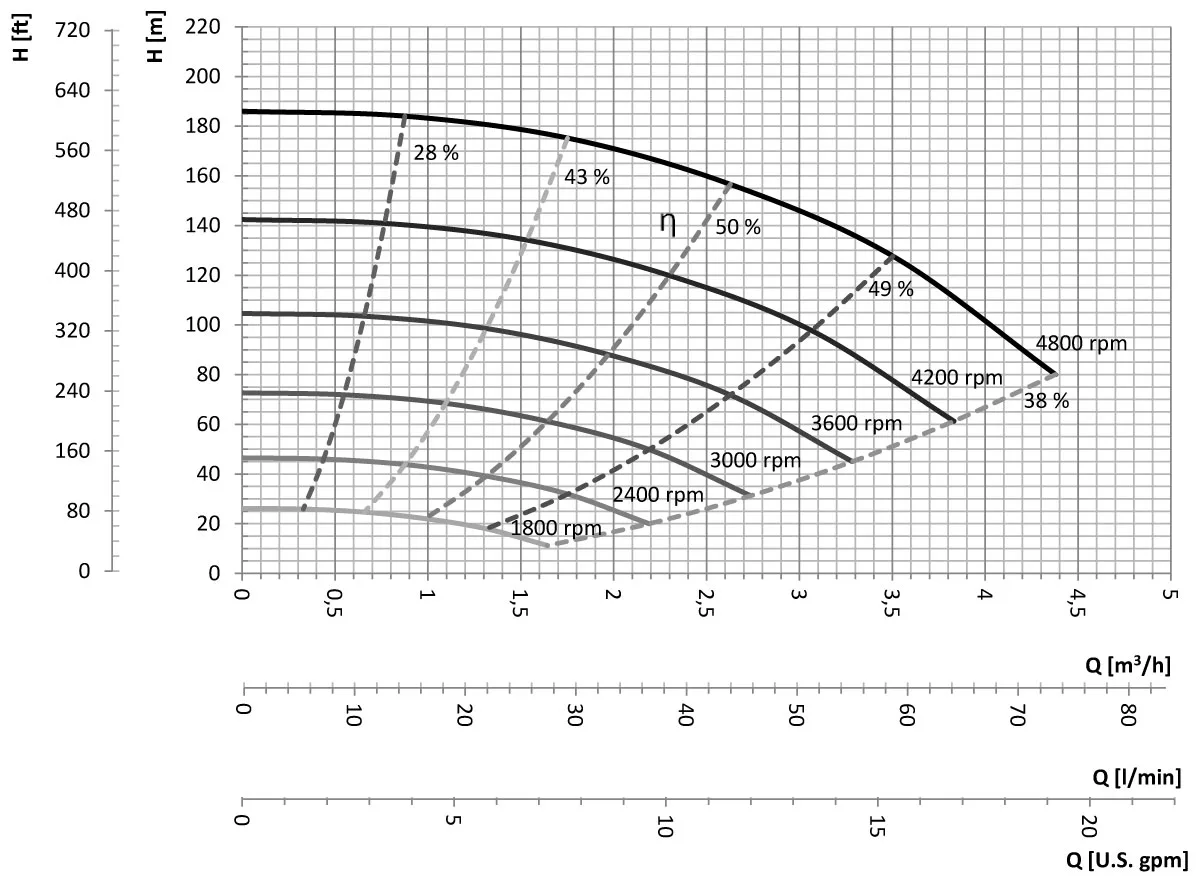

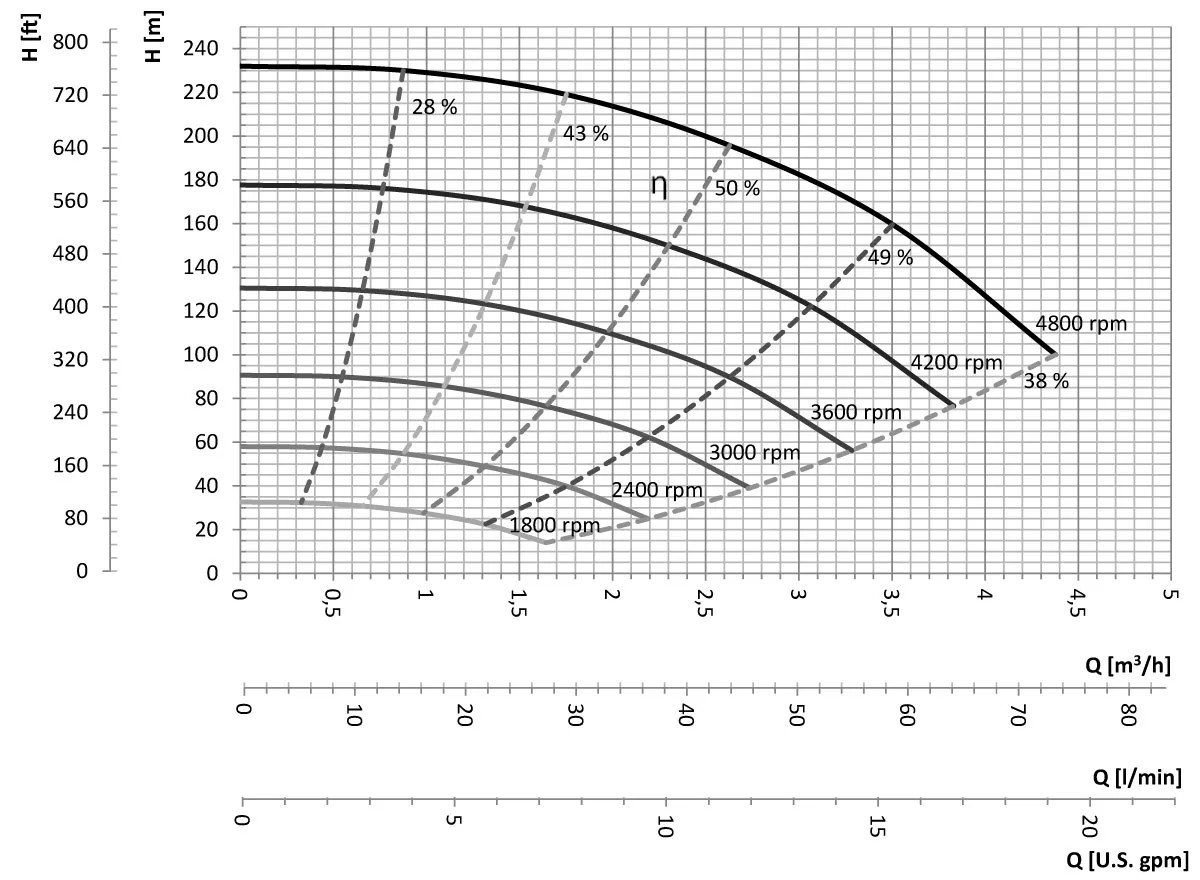

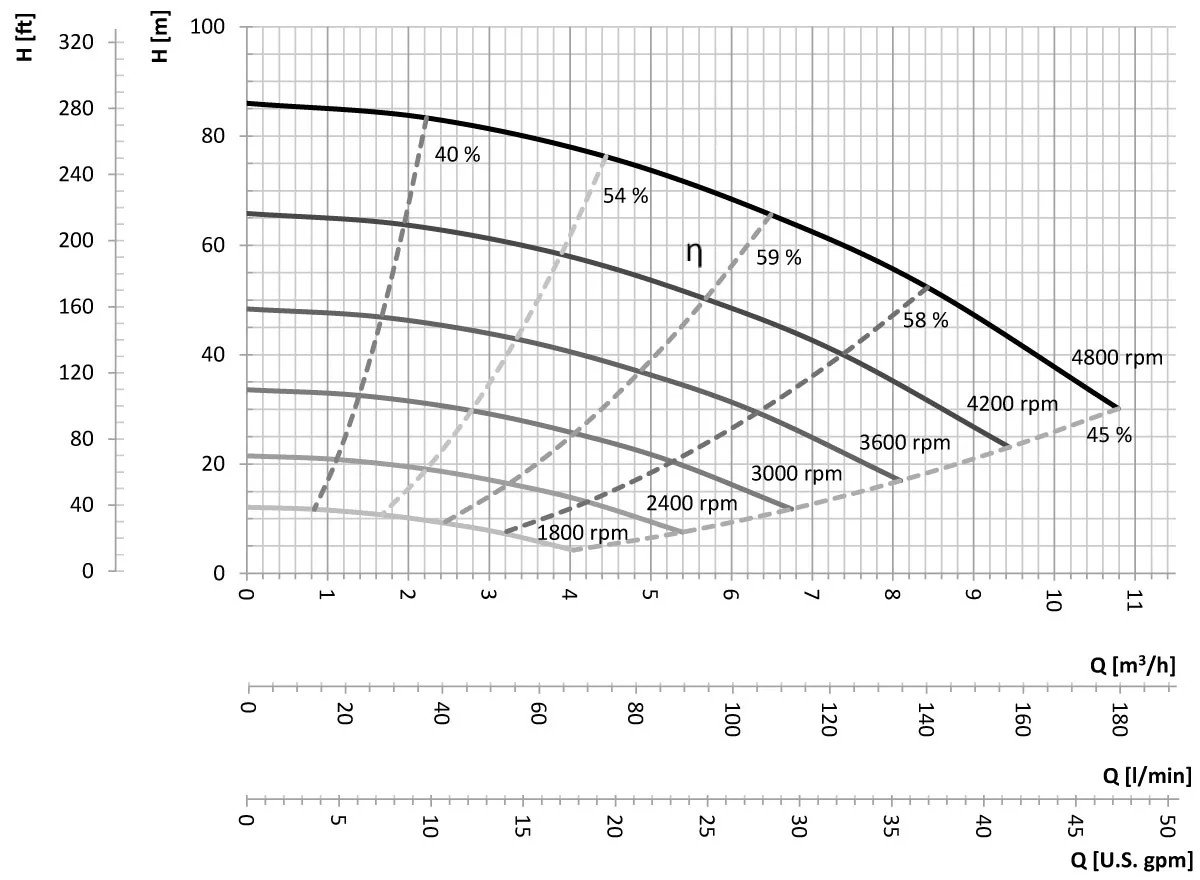

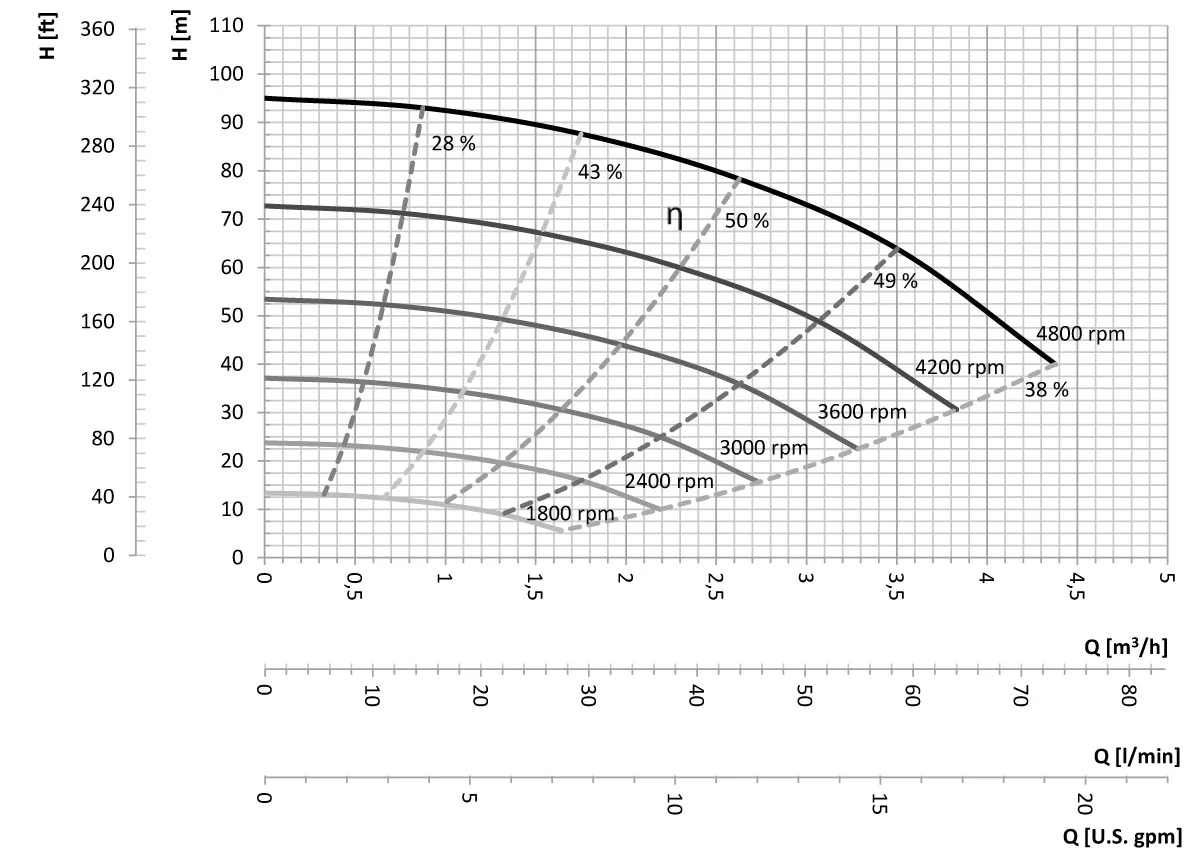

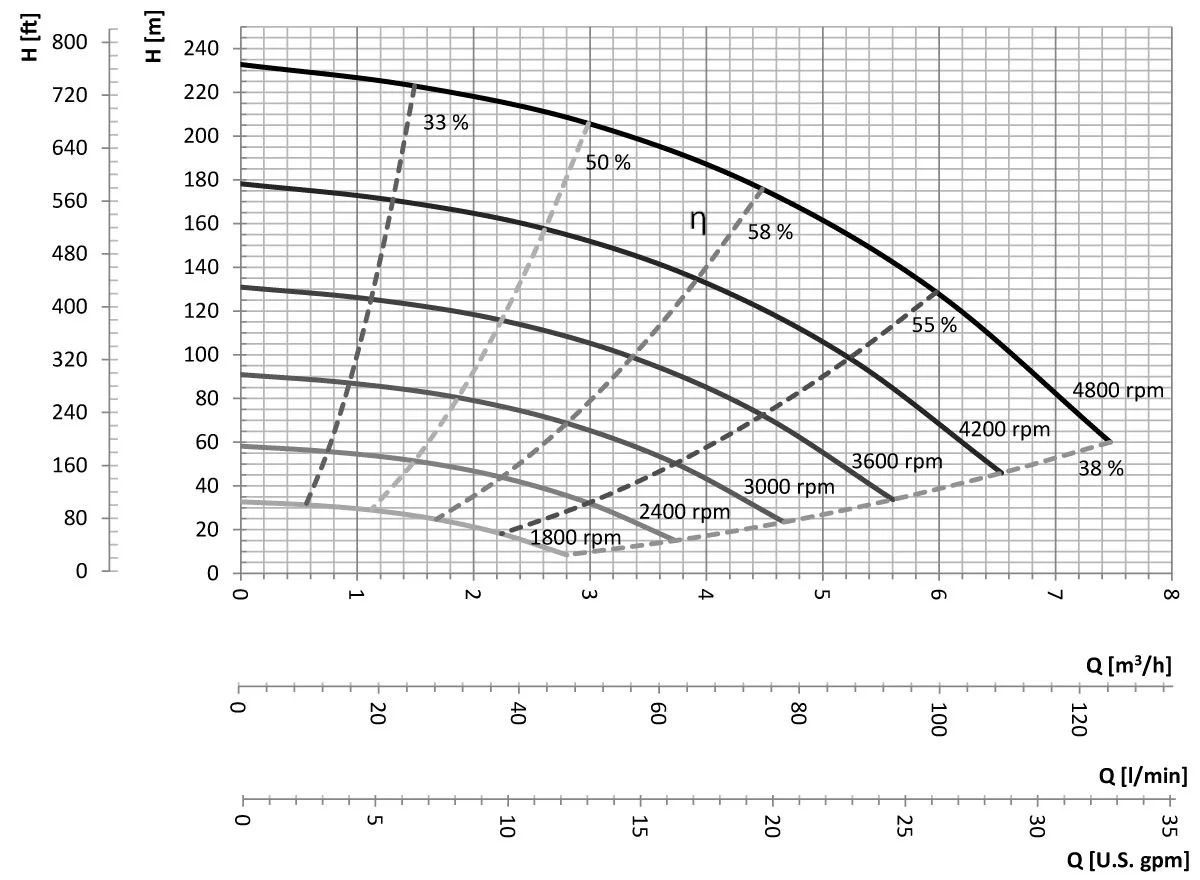

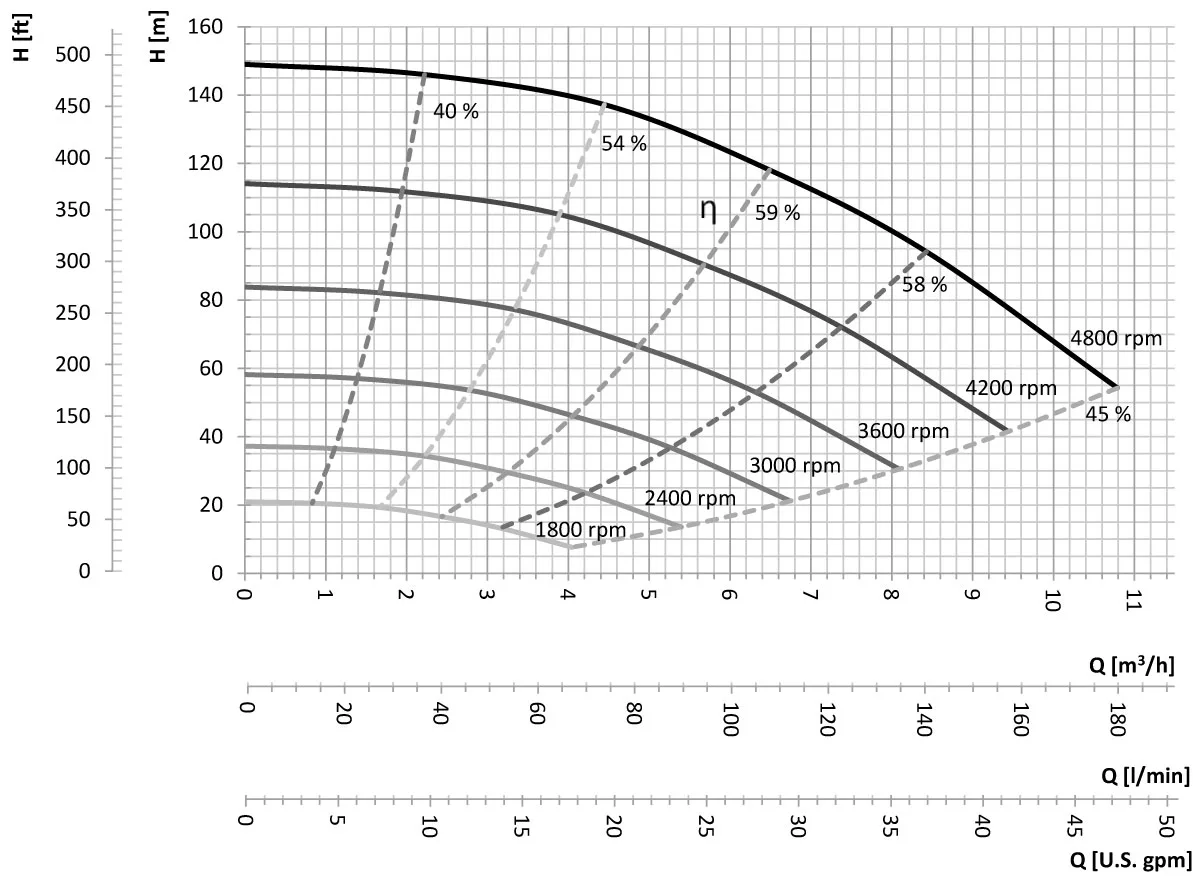

Modellvarianter

Fullstendige tekniske data per modell, fra Nastec.

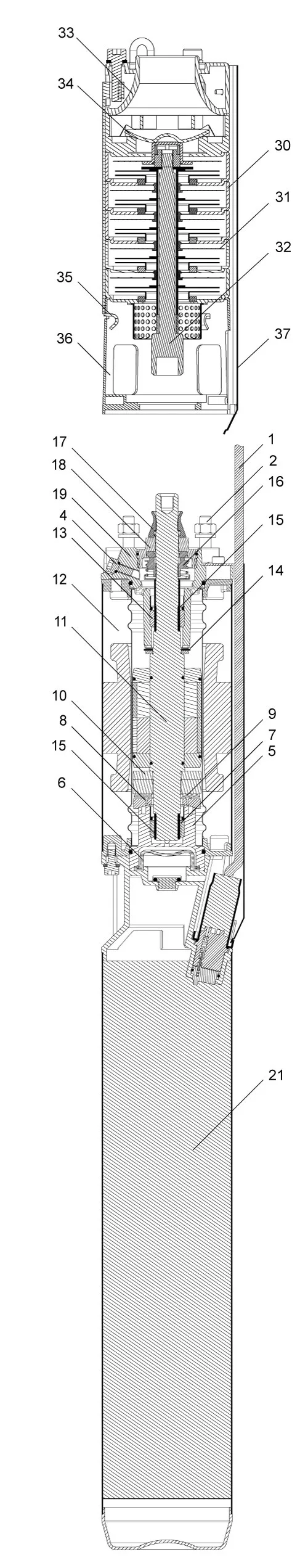

Materials

RIF	Description	Material
1	Power supply cable with removable connector for drinking water applications	AISI 304 + ACS-KTM-WRAS compliant
2	M8 stud	AISI 304
3	Lower support	AISI 304
4	Screw for filling	AISI 304
5	Thrust support	AISI 304
6	Compensation bellows	EPDM
7	Lower bush	SiC
8	Tilting disc	AISI 304
9	Pads	AISI420j
10	Rack	CTI25
11	Motor shaft	AISI 431
12	Canned type stator	AISI 304
13	Upper bush	SiC
14	Upper thrust bearing	Teflon
15	Ceramized sleeve	AISI 304 + Ceramic
16	Mechanical seal	SiC
17	Rotating sandguard	NBR
18	Mechanical seal support	AISI 304
19	Upper support	AISI 304
21	MINT	Integrated inverter module for SUMMAG E motor
	Centrifugal pump
30	Diffusers	AISI 304
31	Impellers	AISI 304
32	Pump shaft	AISI 304
33	Discharge	AISI 304
34	No-return valve	AISI 304
35	Tie rods	AISI 304
36	Pump support	AISI 304

Bruksområder

01Drikkevann i bolig- og næringsbygg
02Borehullspumper for borettslag og småbruk
03Vanntrykk fra dam, elv eller bekk (sandfilter innebygd)
04Vanntrykking i kommersielle anlegg
05Vanningsanlegg med drikkevannskvalitet

COMPATIBILITY

Hvorfor permanent-magnet motor?

PMM er fremtiden. EU presser i retning IE5 også for dykkpumper. SUMMAG-motoren leverer i dag det andre motorer kommer dit i morgen, ~50 % mindre og lettere, kjørt på SiC-tetninger i stedet for leppetetninger, kjøligere drift, lengre levetid.
