Off-grid pumping, fra panel til brønn.

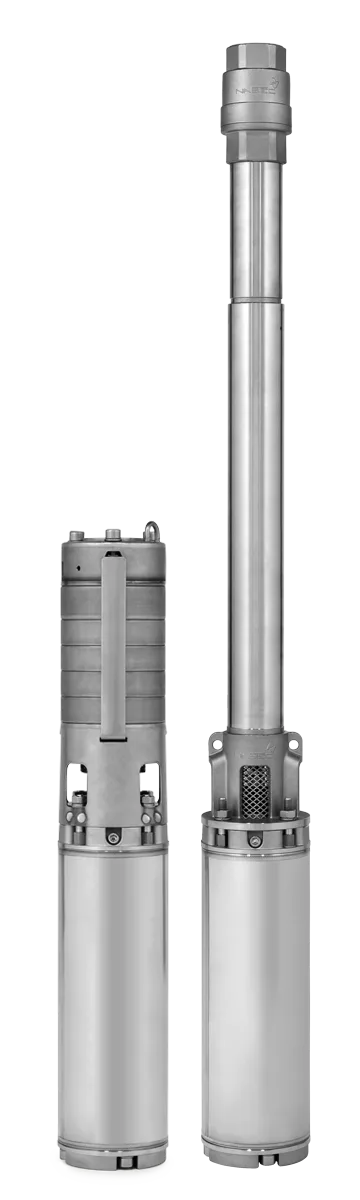

Komplett solcelle-dykkpumpe med permanent-magnet motor og innebygd MPPT-inverter. Tre modeller dekker fra lavt turtall med høyt trykk (helical rotor) til høy flow (sentrifugal). Ingen batterier nødvendig.
Hovedfordeler
MPPT i alle værforhold
Maximum Power Point Tracking justerer pumpehastighet etter tilgjengelig innstråling. Maks vann ut for hver Wh inn.
Helical rotor for høyt trykk
Modellene 01/02H og 02/01H bruker hard-krommet rotor i dobbel-helix EPDM stator. Høyt trykk selv ved lavt turtall, vann på overflaten med marginal sol.
Encapsulated electronics
Innkapslet stator i AISI 304, harpiks-fylt elektronikk. Overlast-, overopphetings- og tørrkjøringsvern integrert.
Vannivå-sensor inkludert
Auto stop/start basert på nivå over sensoren. Sensoren brukes til pumpevern, ikke til nivåkontroll.

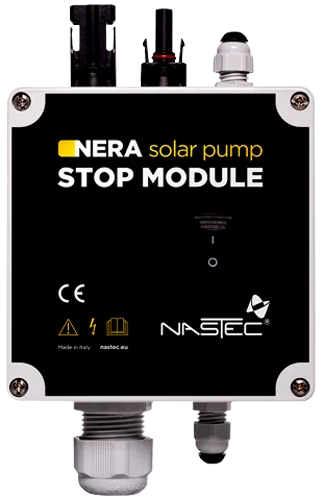

STOP MODULE-tilbehør
MC4-kontakter for paneler, start/stopp-knapp, tilkobling for flottør eller trykkbryter, overspenningsvern.
Avtakbar strømkabel
Kabelen kan demonteres for vedlikehold. Skjøtekit med harpiks tilgjengelig som tilbehør.
Produktbeskrivelse
Produktinformasjon fra Nastec (engelsk).
The most compact and reliable solution for solar pumping applications
NERA solar pumps have been developed to meet the needs of low-power and low-cost pumping systems without sacrificing quality, reliability and performance.
Easy connection to pv panels and to a float
solar.nastec.eu Nastec Solar Calculator The ultimate tool for sizing any solar pumping system
* Max. external diameter including cable and cable cover
* Max. external diameter including cable and cable cover
* Max. external diameter including cable and cable cover
Tekniske spesifikasjoner
Faktiske verdier per modell, be om datablad for konfigurasjon.
| Modeller | 01/02H, 02/01H (helical rotor), 06/04 (sentrifugal) |
|---|---|
| Hydraulikk | Helical rotor: AISI 304 + hard-krom + EPDM. Sentrifugal: AISI 304 turbiner og diffusorer |
| Motor | SUMMAG Solar ER, permanent-magnet, vannkjølt, AISI 304 stator |
| Elektronikk | Innebygd MPPT-inverter, harpiks-fylt |
| Vannivå-sensor | Inkludert, justerbar langs kabel |
| Beskyttelse | Overlast, overopphetning, tørrkjøring |
| Tilbakeslagsventil | Innebygd |
| Kabel | 2 m, avtakbar |
| Materiale | AISI 304 rustfritt |
Modellvarianter

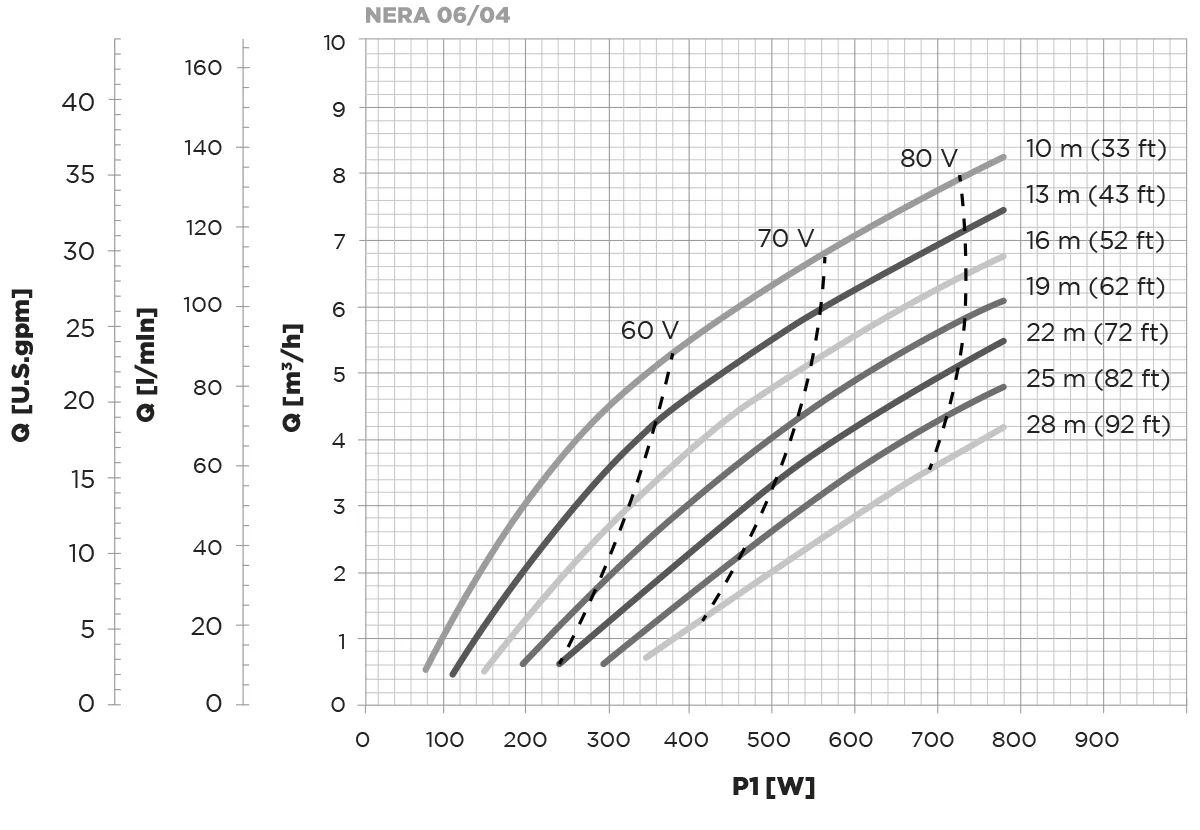

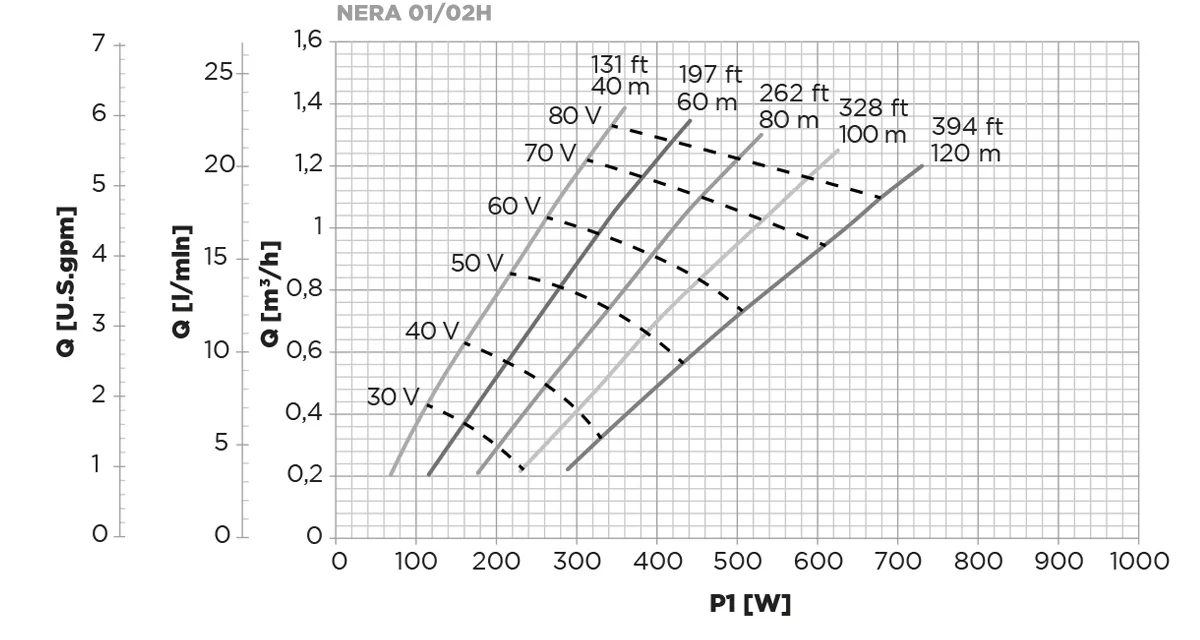

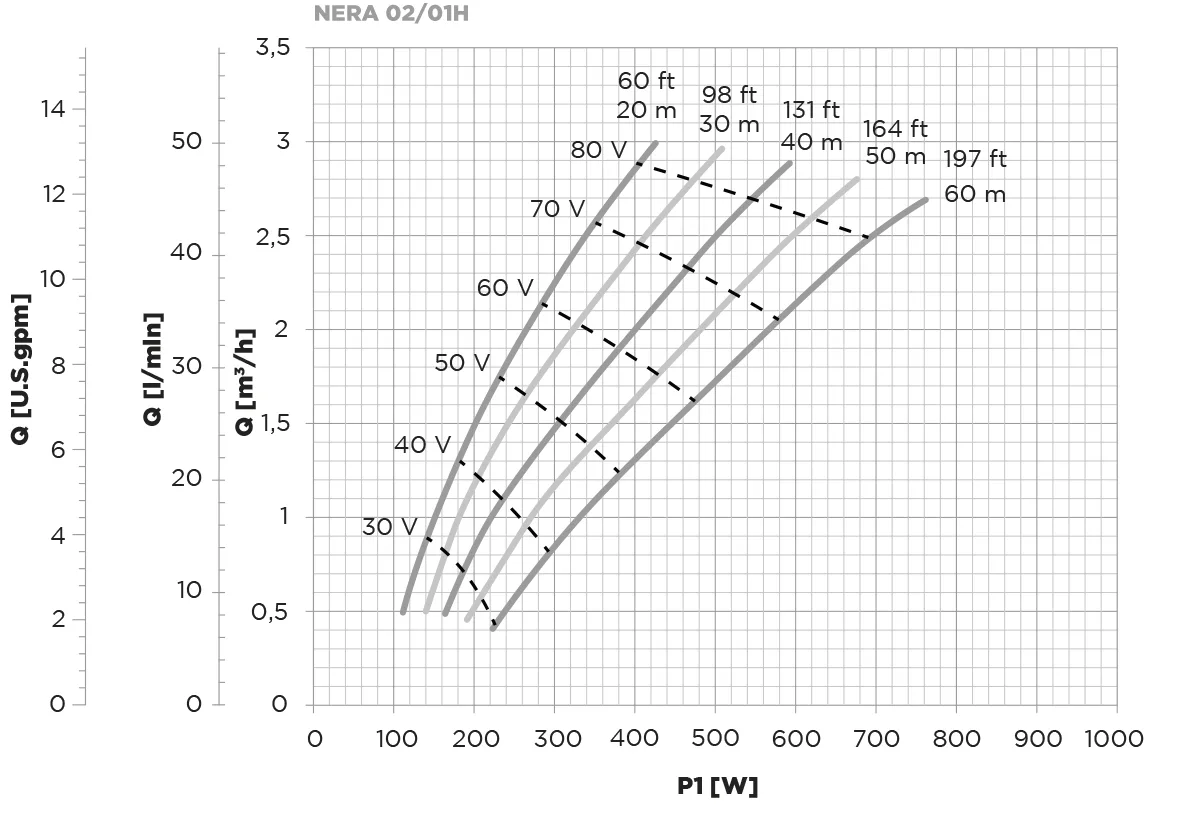

Fullstendige tekniske data per modell, fra Nastec.

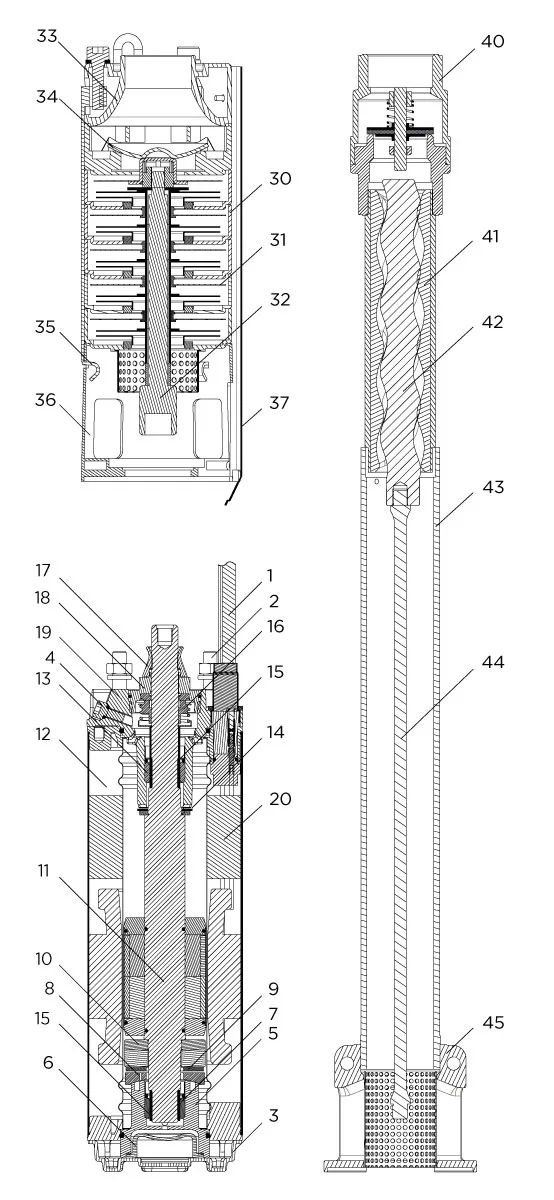

Materials
| RIF | Description | Material |
|---|---|---|
| 1 | Power supply cable with removable connector for drinking water applications | 2m flat cable ACS-WRAS-KTM approved |
| 2 | M8 stud | AISI 304 |
| 3 | Lower support | AISI 304 |
| 4 | Filling screw | AISI 304 |
| 5 | Lower thrust bearing | AISI 304 |
| 6 | Rubber diaphragm | EPDM |
| 7 | Lower bush | SiC |
| 8 | Tilting disc | AISI 304 |
| 9 | Pads | AISI420j |
| 10 | Carbon disc | CTI25 |
| 11 | Shaft with rotor | AISI 431 |
| 12 | Canned type stator | AISI 304 |
| 13 | Upper bush | SiC |
| 14 | Upper thrust bearing | Teflon |
| 15 | Ceramized sleeve | AISI 304 + Ceramic |
| 16 | Mechanical seal | SiC |
| 17 | Rotating sandguard | NBR |
| 18 | Mechanical seal support | AISI 304 |
| 19 | Pump bracket | AISI 304 |
| 20 | E-Ring | Encapsulated inverter module for SUMMAG Solar ER motor |
| Centrifugal pump | ||
| 30 | Diffusers | AISI 304 |
| 31 | Impellers | AISI 304 |
| 32 | Pump shaft | AISI 304 |
| 33 | Discharge | AISI 304 |
| 34 | No-return valve | AISI 304 |
| 35 | Straps | AISI 304 |
| 36 | Pump bracket | AISI 304 |
| Helicoidal rotor pump | ||
| 40 | No-return valve | AISI 304 |
| 41 | Helicoidal stator | EPDM + AISI 304 |
| 42 | Helicoidal rotor Chromated | AISI 304 |
| 43 | Supporting pipe | AISI 304 |
| 44 | Flexible shaft | AISI 316 |
| 45 | Pump bracket | AISI 304 |
Bruksområder
- 01Beitevanning og storfevanning utenfor strømnett
- 02Drikkevann i hytter og sætre
- 03Vanningsanlegg i landbruk med tilgjengelig takflate
- 04Off-grid vannforsyning til småbruk
- 05Helical-modeller: dypbrønner med marginal sol
Hvilken modell?
Helical rotor (01/02H, 02/01H) gir høyt trykk ved lavt turtall, ideelt der innstrålingen er lav eller varierende, og du trenger vann opp på overflaten. 06/04 sentrifugal gir høy flow ved jevn sol, ideelt for irrigasjon. Bruk Nastec Solar Calculator for dimensjonering.
- Helical: høyere hydraulisk effektivitet, færre paneler
- Sentrifugal: høyere flow, samme effekt-klasse
- Begge med samme inverter-plattform og samme app
