Strings combiner with dc switch and protections

Name: VASCO
Brand: Nastec
Availability: InStock

The string box is a crucial component in photovoltaic systems, ensuring efficient collection of solar energy and protecting the system from abnormal conditions

Be om tilbud Last ned datablad

Nastec, Strings combiner with dc switch and protections

NASTEC

Produktbeskrivelse

Produktinformasjon fra Nastec (engelsk).

Accessories Solar energy products

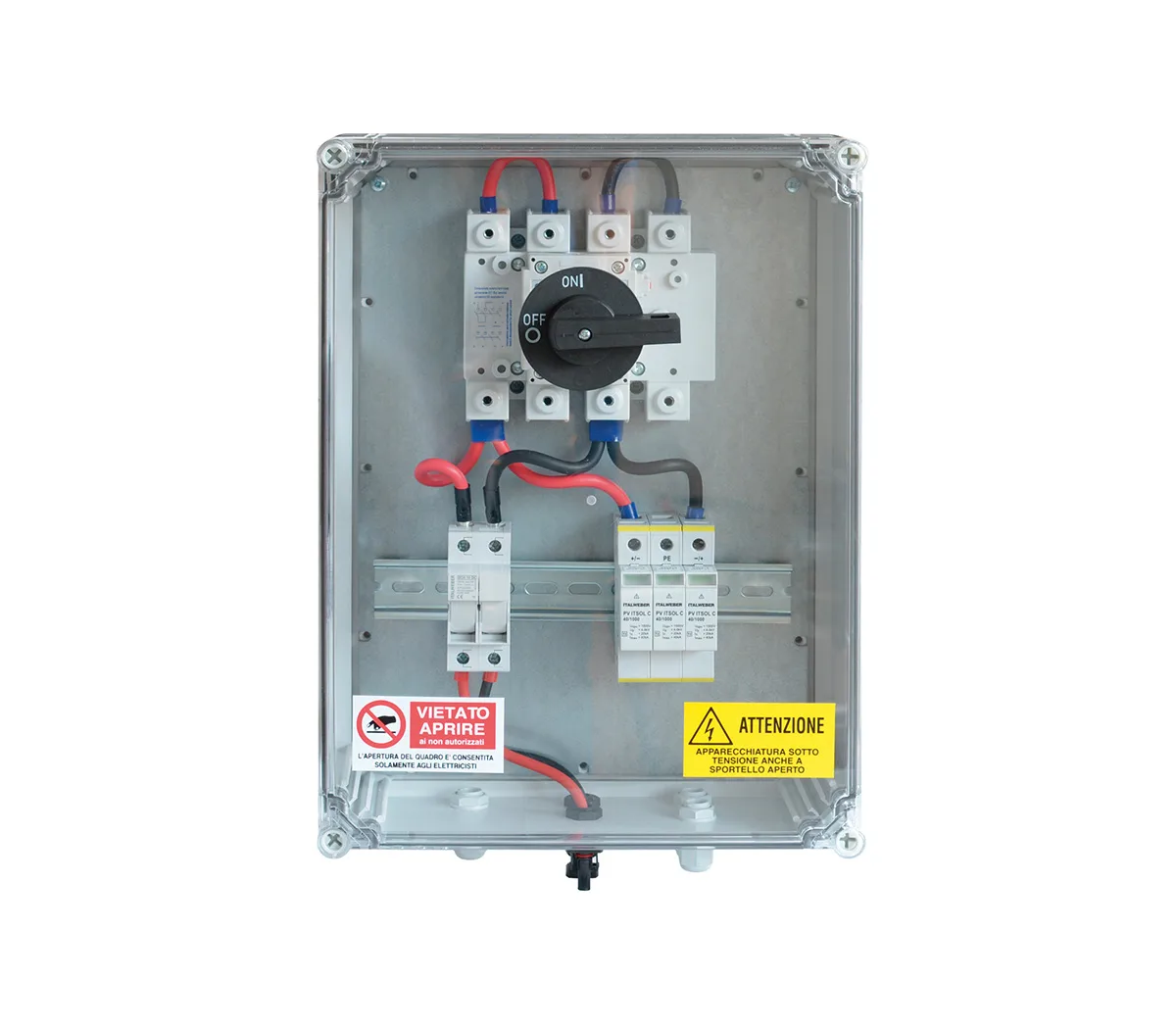

IP65 polycarbonate box. 1000 VDC switch with door lock operation. Removable gPV 10×38 1000 VDC 16A fuses for both positive and negative poles. 1000 VDC class II surge arresters. MC4 male and female connectors for DC side connections. PA cable glands for AC side and earth connections.

Download the product sheet Go to the manual section

NASTEC DATA

Modellvarianter

Fullstendige tekniske data per modell, fra Nastec.

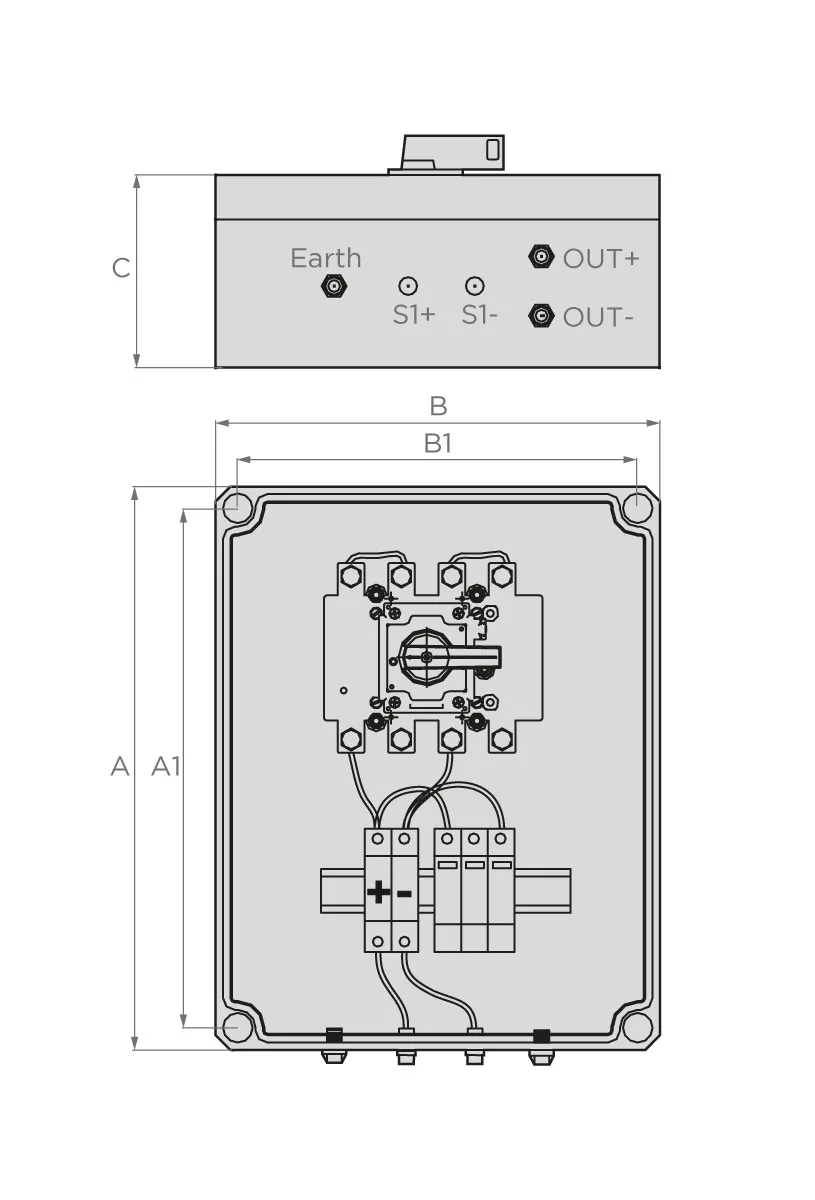

Dimensions:

Number of strings	A [mm]	A1 [mm]	B [mm]	B1 [mm]	C [mm]	Hole diameter for wall fixing screw [mm]
1	400	380	300	280	132	7,5
2	400	380	300	280	132	7,5
3	400	380	300	280	132	7,5
4	400	380	400	380	132	7,5
5	400	380	400	380	132	7,5
6	400	380	400	380	132	7,5
7	400	380	600	580	132	7,5
8	400	380	600	580	132	7,5
9	400	380	600	580	132	7,5
10	400	380	600	580	132	7,5
11	650	599	550	575	270	9
12	650	599	550	575	270	9
13	650	599	550	575	270	9
14	650	599	550	575	270	9
16	650	599	550	575	270	9
18	650	599	550	575	270	9
20	650	599	550	575	270	9
22	650	599	550	575	270	9
24	825	698	595	635	319	9
26	825	698	595	635	319	9
28	825	698	595	635	319	9
30	825	698	595	635	319	9
